ハイパーオメガ型防舷材の特長

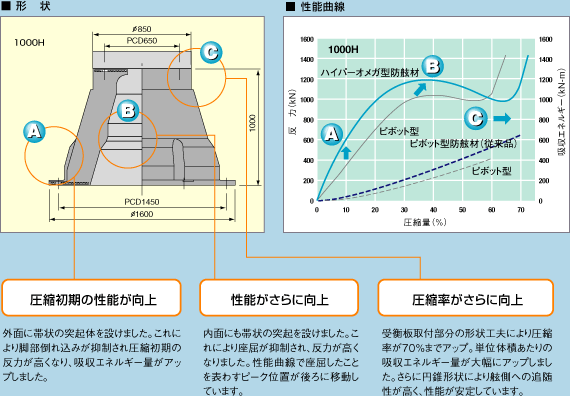

円筒型タイプの従来のピボット型防舷材は、そのオリジナリティあふれる性能で高い評価を得てきました。この防舷材は内側座屈部が円周方向に均等に伸張しゴムの横方向への逃げが少ないため、高い反力を維持し高い圧縮率を実現しました。住友ゴムのハイテク技術は今回の新製品でそれらの性能をさらに向上させ、円筒型タイプの防舷材としては世界最高峰のレベルまで高めました。

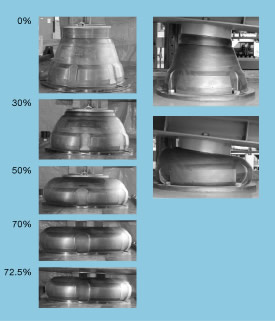

FEM(有限要素法)による解析例
FEM動画
サイズ・ゴム質・性能
ゴム質 X155 X140 X120
圧縮量 70% 72.5% 70% 72.5% 70% 72.5%
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
400H 194 43.4 236 45.5 176 39.2 214 41.1 151 33.6 184 35.2
600H 438 147 533 154 395 132 481 139 339 113 413 119
800H 778 347 947 364 703 314 856 329 602 269 733 282
900H 984 495 1,198 519 889 447 1,082 468 762 383 927 402
1000H 1,215 678 1,479 712 1,098 613 1,336 643 941 525 1,145 551
1150H 1,607 1,032 1,956 1,082 1,452 932 1,767 977 1,244 799 1,514 828
1300H 2,054 1,490 2,500 1,563 1,855 1,346 2,258 1,412 1,590 1,154 1,935 1,210
1450H 2,555 2,068 3,109 2,169 2,308 1,868 2,809 1,959 1,978 1,601 2,407 1,679
1600H 3,111 2,778 3,786 2,915 2,810 2,510 3,420 2,632 2,409 2,151 2,932 2,256
1800H 3,938 3,956 4,793 4,150 3,557 3,573 4,329 3,748 3,049 3,063 3,711 3,213
ゴム質 X100 X80 X60
圧縮量 70% 72.5% 70% 72.5% 70% 72.5%
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
R
kN
E
kN-m
400H 125 28.0 152 29.4 100 22.4 122 23.5 75.3 16.8 91.6 17.6
600H 282 94.5 343 99.1 226 75.6 275 79.3 169 56.7 206 59.5
800H 502 224 611 235 401 179 488 188 301 134 366 141
900H 635 319 773 335 508 255 618 268 381 191 464 200
1000H 784 438 954 459 627 350 763 367 470 263 572 276
1150H 1,037 666 1,262 698 830 533 1,010 559 622 399 757 419
1300H 1,325 962 1,613 1,009 1,060 769 1,290 807 795 577 968 605
1450H 1,649 1,334 2,007 1,400 1,319 1,067 1,605 1,120 989 800 1,204 839
1600H 2,007 1,793 2,443 1,880 1,606 1,434 1,955 1,504 1,204 1,076 1,465 1,129
1800H 2,541 2,552 3,092 2,677 2,032 2,042 2,473 2,142 1,524 1,531 1,855 1,606

●設計圧縮量 70.0% ●R:反力(k/N)
●最大圧縮量:72.5% ●E:吸収エネルギー量(kN-m)
●吸収エネルギーの単位は1kN-m=1kJ

ゴム質
ゴム配合 X155 X150 X140 X130 X120 X110 X100 X90 X80 X70 X60
性能比 1.55 1.50 1.40 1.30 1.20 1.10 1.00 0.90 0.80 0.70 0.60
硬さ かたい ← ───────── → やわらかい

※このデータは予告なしに変更することがあります。
※ご要求に応じて特別なゴム配合のものもできます。

ハイパーオメガ型防舷材の傾斜圧縮特性

傾斜圧縮角度(度) CR CE
0 1.0 1.00
3 1.0 1.00
5 1.0 1.00
6 1.0 1.00
7 1.0 1.00
8 1.0 0.99
9 1.0 0.98
10 1.0 0.97
15 1.0 0.94
20 1.0 0.87

●CR : 反力比
●CE : 吸収エネルギー比

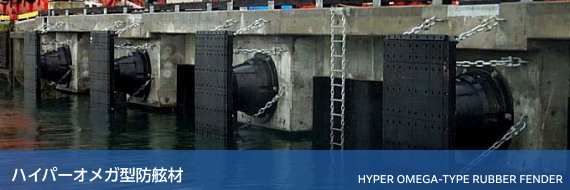

ハイパーオメガ型防舷材 施工例
